Soudage par points : principe, équipement et limites
Le soudage par points permet d’assembler localement des tôles superposées, sans ajouter de fil ou d’électrode consommable. Son principe repose sur le passage d’un courant électrique et sur une pression exercée par des électrodes qui serrent les pièces. Il se distingue donc nettement du MIG/MAG, du TIG et du MMA, même si ces procédés peuvent tous être présents dans un même atelier. Avant de choisir une solution, il faut comprendre les conditions nécessaires à ce type d’assemblage.
Un assemblage obtenu par pression et échauffement

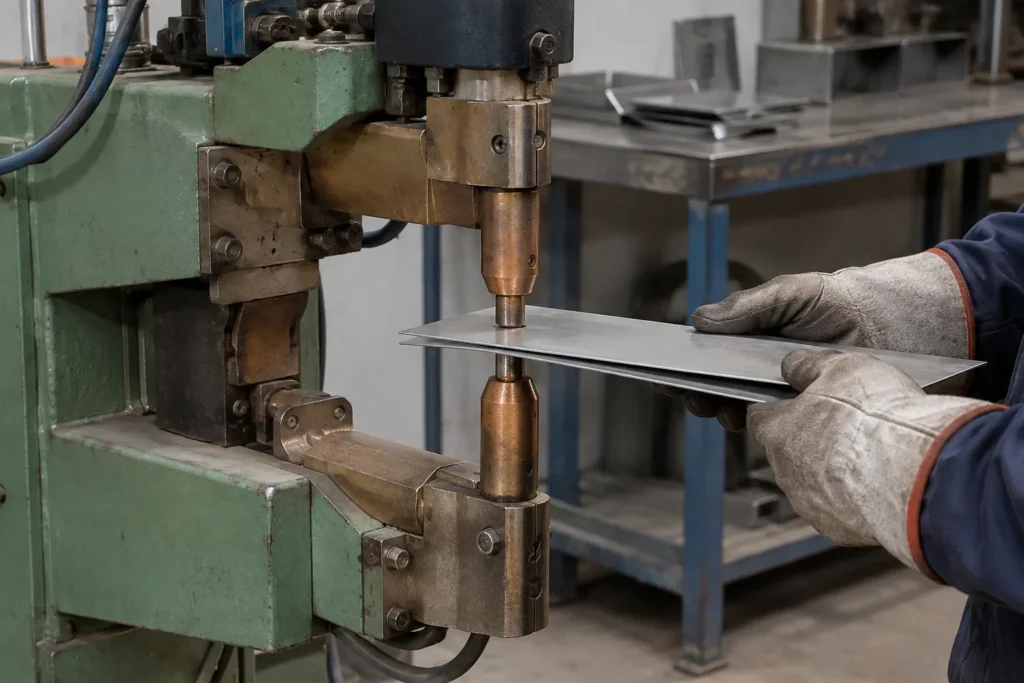

Dans une soudeuse par points, deux électrodes opposées viennent en contact avec les faces externes des tôles. La pression maintient les pièces en place pendant qu’un courant traverse la zone à assembler. La résistance électrique au passage du courant produit un échauffement local, qui permet de former un noyau soudé entre les feuilles de métal. Une fois le courant interrompu, la pression est généralement maintenue un court moment pour accompagner la solidification de la zone.
La qualité du point dépend de plusieurs paramètres qui agissent ensemble : l’intensité et la durée du courant, la force de serrage, l’état des électrodes et la nature des matériaux. Une modification isolée ne suffit donc pas toujours à corriger un résultat irrégulier. Des surfaces sales ou mal ajustées peuvent aussi perturber l’assemblage. Le procédé demande un réglage cohérent avec les tôles concernées et une répétabilité suffisante lorsque plusieurs points doivent être réalisés sur une même pièce.
Un équipement dédié, différent d’un poste à souder classique
Une machine de soudage par points est conçue pour fournir un courant élevé sur une durée maîtrisée et appliquer une pression entre les électrodes. Elle peut prendre la forme d’un équipement fixe, avec bras et électrodes intégrés, ou d’une pince adaptée à certains travaux. Un poste MMA, MIG/MAG ou TIG classique ne remplace pas directement cette machine : ces sources sont conçues pour produire un arc et ne réunissent pas nécessairement les fonctions de serrage et de commande propres au pointage par résistance.
Le choix de l’équipement commence par la géométrie des pièces. Les électrodes doivent pouvoir atteindre les deux faces de l’assemblage, ce qui limite l’usage du procédé lorsque l’arrière de la zone est inaccessible. Il faut également considérer l’épaisseur et la combinaison des matériaux, l’écartement des points et la cadence recherchée. La forme des bras, la portée de la pince et la capacité de la machine influencent ainsi autant la faisabilité que le réglage électrique.
Des usages pertinents, mais des limites à anticiper
Le soudage par points est adapté à des assemblages de tôles qui se recouvrent, lorsque l’accès aux deux côtés est possible. Il convient notamment aux fabrications répétitives où les points sont répartis selon un plan d’assemblage défini. Comme la chaleur reste localisée, le procédé évite de déposer un cordon continu sur toute la longueur. Il ne remplace toutefois pas une soudure d’étanchéité, ni un cordon nécessaire pour reprendre un effort réparti sur une ligne entière.
La conception de la pièce doit tenir compte de la présence des électrodes et de leur accès. Les formes fermées ou les zones proches d’un bord peuvent rendre le positionnement difficile. La qualité ne se juge pas uniquement à l’aspect extérieur : le noyau soudé se trouve entre les tôles, et une apparence régulière ne suffit pas toujours à confirmer la tenue de l’assemblage. Pour une pièce fonctionnelle, les critères d’acceptation et la méthode de contrôle doivent être définis selon son usage.
Le soudage par points répond à un besoin précis : réunir des tôles superposées par des liaisons localisées, avec une machine qui associe courant et pression. Il n’est donc pas question de rechercher un poste polyvalent qui ferait simplement office de soudeuse par résistance, mais de vérifier si la pièce permet l’accès des électrodes et si le type d’assemblage convient à sa fonction. En évaluant ces éléments dès la conception, on peut comparer ce procédé aux solutions à l’arc sans confondre leurs domaines d’emploi.
