Régler la longueur libre du fil MIG/MAG

À la fin de ce tutoriel, vous saurez régler et contrôler la longueur libre du fil sur votre poste MIG/MAG, en tenant compte du fil, du gaz et des paramètres prescrits. Vous pourrez aussi reconnaître les signes d’un réglage inadapté et corriger la distance sans modifier plusieurs variables à la fois.

Ce qu’il faut avoir sous la main

Le manuel du poste ou la fiche de réglage du procédé, pour retrouver les paramètres prévus pour le fil et le gaz utilisés.
Une pièce d’essai de métal compatible avec le travail envisagé, préparée comme le sera l’assemblage final.
Le fil-électrode, le gaz et la torche correspondant au procédé choisi, afin d’éviter de régler une configuration différente.
Une brosse adaptée au métal et un chiffon propre, pour obtenir une zone d’essai sans saleté ni résidus gênants.
Une pince ou un outil de coupe pour raccourcir le fil qui dépasse avant le contrôle visuel.
Un carnet ou une fiche de réglage, pour noter la position de la torche et les paramètres associés à l’essai.

Étapes

Identifiez la configuration prévue. Relevez le type et le diamètre du fil, le métal à assembler, le gaz et le mode de transfert indiqués pour votre travail. Consultez la notice ou la procédure disponible plutôt que de choisir une longueur universelle. Vérifiez aussi que la torche et le tube-contact conviennent au fil. L’étape est réussie lorsque vous avez une configuration cohérente et une plage de réglage de référence.
Préparez une pièce d’essai représentative. Choisissez une chute du même métal et d’une épaisseur comparable à la pièce finale, puis nettoyez la zone où vous déposerez le cordon. Placez la chute de façon à pouvoir tenir la torche dans la même orientation que pendant le travail. Vous avez réussi lorsque la surface est propre et que l’essai pourra reproduire les conditions réelles.

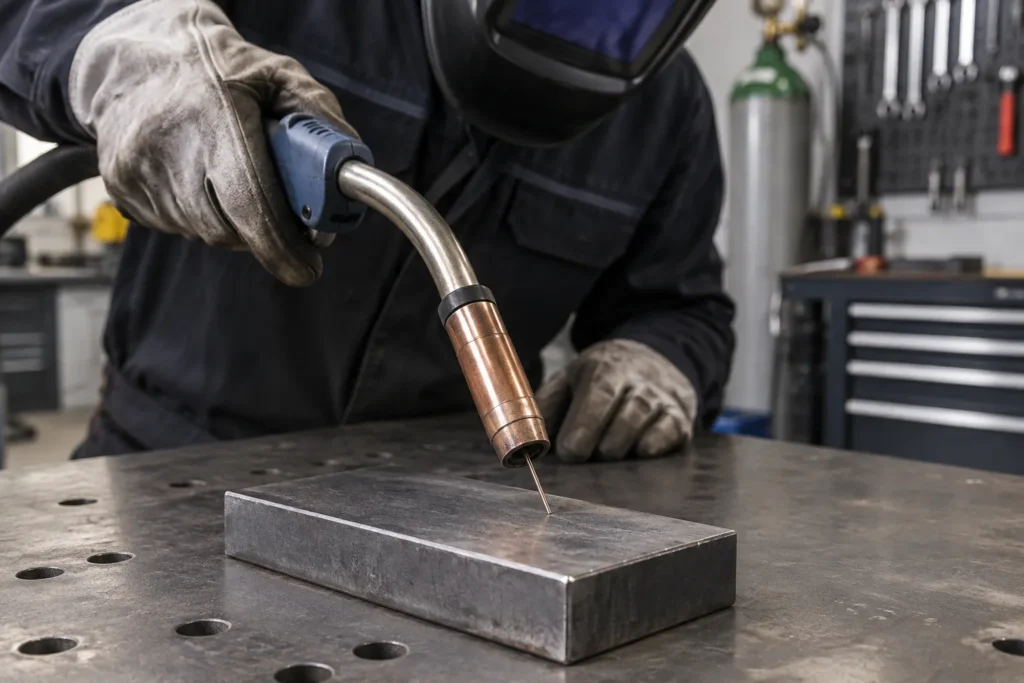

Contrôlez la sortie du fil avant l’essai. Coupez l’extrémité si elle est déformée, puis faites avancer le fil selon les consignes du poste et vérifiez qu’il sort régulièrement du tube-contact. Ne prenez pas cette longueur visible, poste à l’arrêt, pour une mesure exacte de la longueur libre pendant le soudage : l’arc consomme le fil. Le contrôle est satisfaisant si le fil avance sans à-coups et reste correctement guidé.
Adoptez une position de torche constante. Placez la buse et le tube-contact dans une position comparable à celle prévue pour le cordon, en suivant la méthode de soudage retenue. Gardez un angle et une distance réguliers par rapport à la pièce ; ne mesurez pas la longueur libre depuis la buse. L’étape est réussie lorsque votre main peut maintenir la même géométrie sur toute la zone d’essai.
Réalisez un premier cordon sans changer plusieurs réglages. Réglez le poste d’après la référence choisie, puis soudez sur la chute en avançant à vitesse constante. Observez le son de l’arc, la régularité du fil et l’aspect du cordon, sans chercher à compenser immédiatement chaque défaut par une nouvelle valeur. L’essai est exploitable si l’arc reste assez stable pour comparer les ajustements suivants.
Ajustez progressivement la longueur libre. Si le fil semble trop éloigné du bain et que l’arc devient irrégulier, rapprochez légèrement la torche ; si elle est trop près et gêne le geste ou favorise les projections, éloignez-la avec mesure. Gardez l’angle et la vitesse aussi constants que possible. Le réglage progresse lorsque le fil fond de façon régulière et que le cordon devient plus uniforme.
Validez le réglage sur un nouvel essai. Reproduisez le cordon avec la position retenue, puis comparez l’aspect, la continuité et le comportement de l’arc avec le premier passage. Notez la configuration et les gestes associés, car une longueur libre ne se dissocie pas du fil, du gaz et de l’orientation de la torche. Le réglage est validé si le résultat reste régulier sans correction en cours de cordon.

Les erreurs à éviter

Confondre la longueur libre du fil avec la distance entre la buse et la pièce : ces repères ne désignent pas le même intervalle.
Reproduire une valeur trouvée pour un autre fil ou une autre procédure sans vérifier qu’elle correspond à votre configuration.
Modifier simultanément la vitesse d’avance, la tension et la position de la torche : vous ne pourrez plus isoler la cause du résultat.
Évaluer le réglage sur une pièce sale ou différente de l’assemblage final, car l’essai ne sera pas représentatif.
Tenir la torche trop loin pour compenser un mauvais réglage du poste : l’arc et la protection gazeuse peuvent devenir moins réguliers.

En procédant sur une chute représentative et en ne faisant varier qu’un élément à la fois, vous pourrez retrouver plus facilement une longueur libre adaptée à votre configuration MIG/MAG.
