Charger un fil dans le dévidoir et la torche

À la fin de cette procédure, vous saurez installer une bobine, engager le fil dans le mécanisme d’entraînement et le guider jusqu’à la torche sans le plier. Les repères et certaines commandes variant selon les postes, appuyez-vous sur le manuel de votre modèle dès qu’un réglage ou un montage n’est pas évident.

Ce qu’il faut avoir sous la main

Le manuel du poste, pour identifier le chemin du fil, les commandes de dévidage et le montage prévu pour votre modèle.
Une bobine du fil adapté au procédé, au dévidoir et à la torche, avec son diamètre clairement indiqué.
Des galets compatibles avec le diamètre et le type de fil, installés dans le sens préconisé par le fabricant.
Une pince coupante pour préparer l’extrémité du fil et retirer proprement la portion déformée, si nécessaire.
La torche et ses consommables correspondants, notamment le guide-fil et le tube-contact adaptés au fil utilisé.

Étapes

Repérez le parcours du fil dans le manuel. Ouvrez le compartiment du dévidoir et identifiez le support de bobine, les galets, le guide d’entrée et le raccord de torche. Suivez le schéma de votre poste plutôt que de supposer que le chemin est identique à celui d’un autre modèle. Vous avez terminé quand vous pouvez tracer du doigt le trajet prévu, de la bobine jusqu’au départ de la torche.
Préparez le poste et la bobine. Mettez le poste hors tension avant d’intervenir sur le mécanisme, puis vérifiez que la bobine correspond au fil prévu et qu’elle n’est pas déformée. Retirez l’attache qui retient le fil seulement lorsque vous pouvez en maintenir l’extrémité. Le résultat est correct si la bobine est intacte, libre de s’installer sur son support et si le fil ne s’échappe pas de ses spires.
Installez la bobine dans le bon sens. Placez-la sur son support selon le schéma du fabricant, puis engagez le dispositif de retenue sans forcer. Vérifiez le sens de déroulement : le fil doit pouvoir rejoindre le guide d’entrée sans croiser un élément ni former une boucle lâche. La bobine est correctement montée si elle reste maintenue et tourne dans le sens nécessaire lorsque vous tirez doucement sur l’extrémité.
Libérez les galets et préparez le fil. Ouvrez le bras presseur du dévidoir selon la commande prévue, puis redressez l’extrémité du fil sur une courte longueur. Coupez-la si elle est écrasée, courbée ou irrégulière, et gardez-la tenue pour éviter qu’elle se détende brusquement. Le bout doit être droit et net : il peut alors entrer dans le guide sans accrocher ni partir sur le côté.

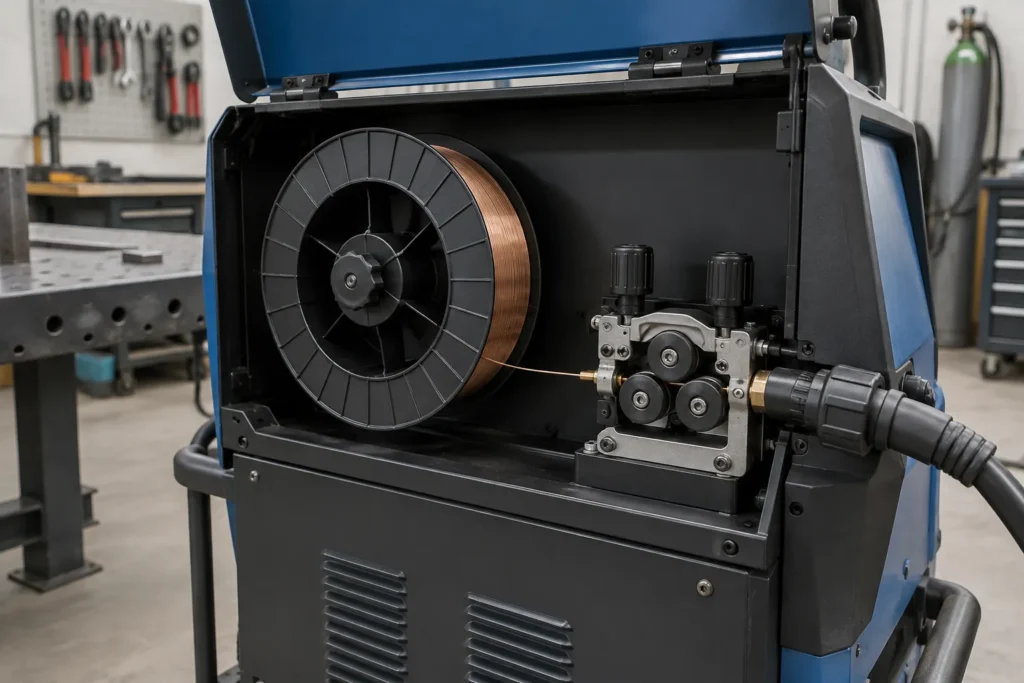

Engagez le fil dans les guides et les galets. Faites-le passer dans le guide d’entrée, puis dans la gorge correspondante, en suivant précisément le trajet indiqué pour votre poste. Vérifiez que le diamètre et le profil des galets conviennent au fil ; ne forcez pas si celui-ci se coince. L’engagement est réussi lorsque le fil traverse la gorge sans être écrasé et ressort aligné vers le guide de sortie.
Refermez le dévidoir et contrôlez son maintien. Rabattez le bras presseur et réglez sa pression suivant les indications du fabricant, sans serrer au hasard. Le fil doit être entraîné, mais ne doit pas être marqué ou aplati par les galets. Vous pouvez reconnaître un réglage convenable à un fil qui reste en place dans la gorge et avance sans à-coups lors du dévidage commandé.
Faites avancer le fil jusqu’à la sortie de la torche. Orientez la torche sans la plier, puis utilisez la commande de dévidage prévue par le poste, conformément à son manuel. Gardez les mains éloignées des galets en mouvement et surveillez le passage du fil dans le guide. Arrêtez lorsque le fil sort régulièrement à l’extrémité de la torche, sans blocage ni boucle visible près de la bobine.

Les erreurs à éviter

Monter une bobine sans vérifier le sens de déroulement : le fil risque de se détendre, de se croiser ou de perturber l’alimentation.
Forcer une extrémité courbée dans les guides : elle peut accrocher à l’entrée ou se coincer avant d’atteindre les galets.
Employer des galets inadaptés au fil : une gorge incorrecte peut provoquer un mauvais entraînement ou déformer le fil.
Serrer le bras presseur sans consulter le manuel : une pression excessive peut marquer le fil ou compliquer son avance régulière.
Laisser la torche former une courbe serrée pendant le dévidage : le fil peut rencontrer davantage de résistance dans son guide.

Un fil correctement chargé suit son trajet sans accroc et sort de la torche de façon régulière, prêt pour les réglages de soudage adaptés à votre travail.
