Câbles de soudage : section, longueur et connexions

Le poste à souder ne travaille pas isolément : le courant circule dans un ensemble composé de câbles, de connexions, d’une torche ou d’un porte-électrode et d’un dispositif de retour. Ces éléments sont parfois considérés comme de simples accessoires, alors qu’ils participent directement à la qualité de l’alimentation de l’arc. Une longueur inadaptée, une section insuffisante ou un contact dégradé peut compliquer le travail, même lorsque le générateur est correctement choisi.

Pour sélectionner ou remplacer un câble, il faut donc regarder au-delà de sa compatibilité apparente avec le poste. Le procédé utilisé, l’intensité de travail, la durée des passes, la distance entre la source et la pièce ainsi que les contraintes de déplacement entrent en jeu. Ce dossier clarifie le rôle de chaque partie du circuit et les critères qui permettent de juger un câble sans se fier à une règle universelle ou à une valeur sortie de son contexte.

Le câble fait partie du circuit de soudage

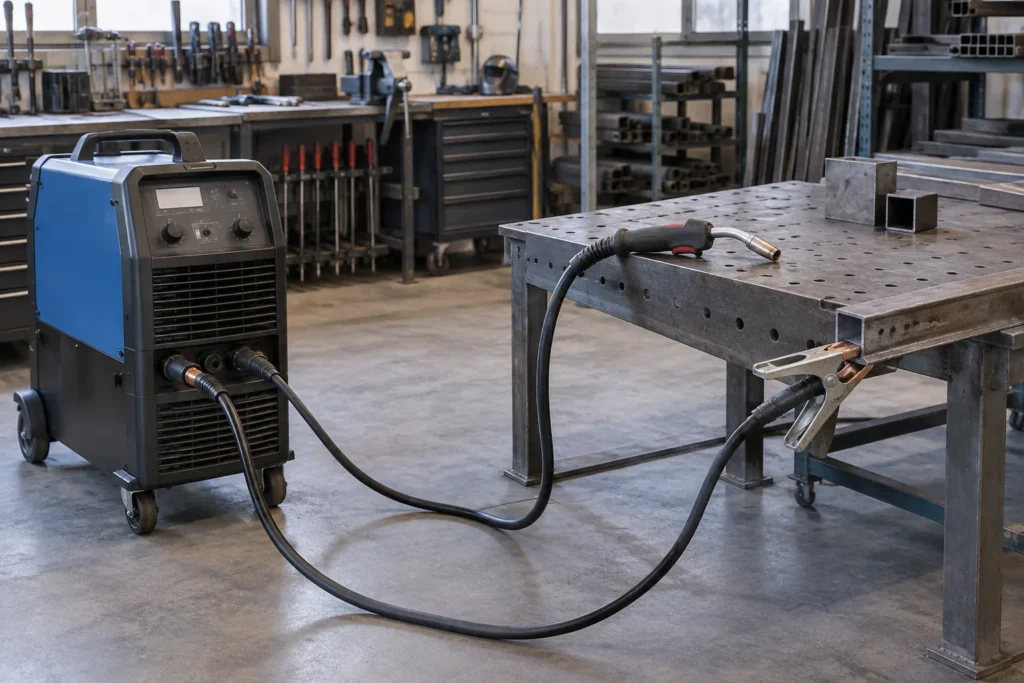

Dans un circuit de soudage, le courant part de la source, rejoint l’arc par le câble et l’organe de soudage, puis revient vers le poste par le câble de retour et la pièce. La pince de masse, souvent appelée pince de retour, assure une connexion électrique avec l’ouvrage. Le terme « masse » est courant en atelier, mais il ne faut pas confondre cette fonction avec une mise à la terre : le retour du courant de soudage suit son propre circuit.

Chaque jonction ajoute un point de contact au parcours électrique. Une connexion bien serrée et propre contribue à limiter les pertes, tandis qu’un raccord desserré, oxydé ou mécaniquement abîmé peut perturber le transfert du courant. Le câble ne compense pas une connexion déficiente, pas plus qu’un poste puissant ne corrige automatiquement un circuit mal assemblé. Examiner l’ensemble permet de distinguer un problème de source d’un défaut situé dans les conducteurs ou leurs raccordements.

La qualité d’un circuit se juge donc comme un tout : conducteur, isolation, longueur, connecteurs et interfaces avec la torche ou le porte-électrode. Cette approche est utile lorsqu’un arc devient irrégulier ou que le réglage semble peu réactif, mais elle l’est aussi au moment de constituer un nouvel équipement. Plutôt que de choisir chaque élément séparément, il est préférable de vérifier leur compatibilité et leur adéquation à la configuration réelle de l’atelier.

Section, longueur et chute de tension

Pourquoi la section compte

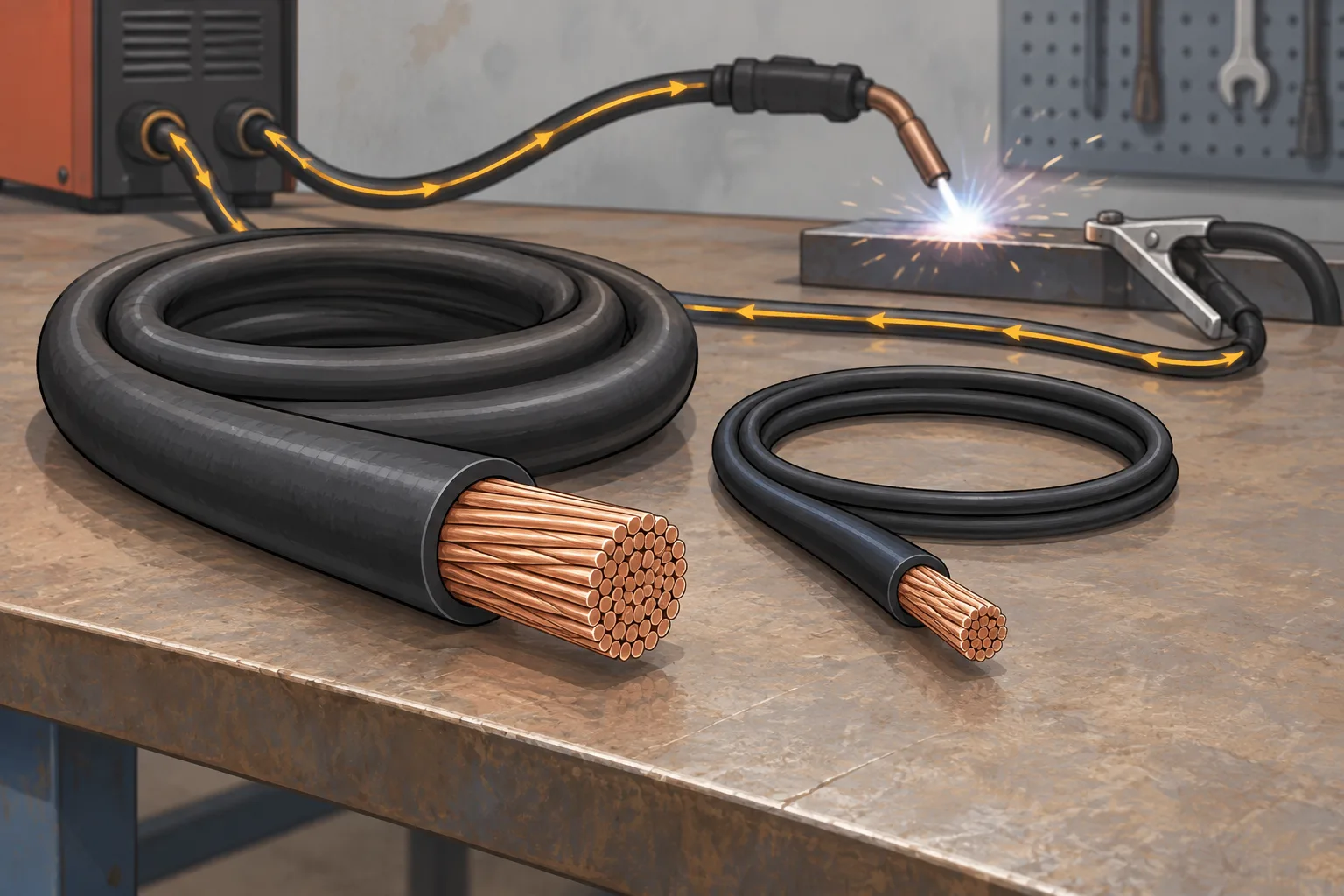

La section d’un conducteur décrit la surface de métal disponible pour transporter le courant. À matériau et conditions comparables, un conducteur de section plus importante oppose moins de résistance au passage du courant qu’un conducteur plus fin. La résistance dépend aussi de la longueur : plus le trajet est étendu, plus les pertes électriques peuvent devenir significatives. C’est pourquoi la section et la longueur doivent être examinées ensemble, plutôt que de sélectionner un câble sur la seule apparence de son diamètre extérieur.

Le courant demandé au câble est un autre paramètre déterminant. Un même ensemble peut convenir à des usages différents selon l’intensité réellement mobilisée et la durée pendant laquelle elle est appliquée. Les indications de capacité ne se lisent donc pas hors contexte : elles dépendent des conditions prévues par le fabricant, notamment du type de câble et de son usage. En cas de remplacement, les caractéristiques du câble d’origine et la documentation du poste constituent des points de départ plus fiables qu’une estimation visuelle.

La longueur utile, pas seulement la longueur maximale

Une rallonge de câble facilite le déplacement autour d’une pièce encombrante, mais allonge le circuit électrique. Cette extension peut accentuer la chute de tension et modifier la réponse de l’arc, particulièrement si la section n’est pas adaptée à la nouvelle longueur. Un câble très long n’est donc pas automatiquement plus pratique : il peut aussi s’emmêler, traîner au sol ou ajouter des contraintes aux raccordements. L’objectif est de couvrir la zone de travail avec une marge raisonnable, sans multiplier les mètres inutiles.

Lorsqu’une installation exige une grande portée, il faut considérer la longueur totale du trajet, et non uniquement le câble que l’on envisage d’ajouter. Les câbles de soudage, les faisceaux de torche et les rallonges éventuelles doivent être évalués selon le procédé et les spécifications de l’équipement. Si le poste signale une limite de longueur ou impose une configuration particulière, cette indication prime sur une règle générale. En cas de doute, le fabricant ou un distributeur technique peut confirmer la combinaison appropriée.

MMA, MIG/MAG et TIG : des contraintes différentes

En MMA, le circuit comprend notamment le câble du porte-électrode et celui de retour. La mobilité de l’opérateur compte, car le porte-électrode doit suivre les gestes sans que le câble ne tire sur la main ou ne s’accroche à la pièce. Un câble trop rigide peut rendre les changements d’angle moins aisés ; un câble trop court limite l’accès aux zones éloignées. La section doit néanmoins rester cohérente avec les caractéristiques électriques et les conditions de service retenues pour le poste.

En MIG/MAG, le câble de torche ne transporte pas seulement le courant : le faisceau réunit différents éléments nécessaires au fonctionnement de la torche, comme le conduit de fil et, selon la configuration, les voies de gaz et de commande. Sa longueur et sa géométrie influent sur le déplacement du fil et sur la maniabilité. Une configuration plus longue ou un cheminement fortement courbé peut demander davantage d’attention au choix du faisceau, en particulier si le fil est souple ou si l’application exige un dévidage régulier.

En TIG, le câble de torche doit permettre de travailler avec précision, et sa souplesse peut compter dans le contrôle du geste. L’agencement varie selon les équipements et le type de torche ; le retour électrique reste un élément distinct du circuit. Les besoins ne se résument donc pas à une section identique pour tous les procédés. Pour chaque installation, il faut identifier quels conducteurs transportent le courant, quels éléments assurent d’autres fonctions et quelles limites de longueur ou de raccordement sont précisées par le fabricant.

La pince de retour et les connexions

Le contact avec la pièce

La pince de retour doit établir un contact électrique franc avec la pièce ou avec un support conducteur relié correctement à celle-ci. Une surface peinte, fortement oxydée ou couverte de contaminants peut dégrader ce contact. La pince doit aussi pouvoir rester en place pendant le travail, sans que le câble ne la fasse bouger. Une bonne connexion n’exige pas un accessoire sophistiqué, mais un point de contact adapté et une fixation cohérente avec la géométrie de l’ouvrage.

L’emplacement du point de retour joue également un rôle. Le courant suit le chemin conducteur disponible entre la zone de soudage et la pince ; un trajet inadapté peut favoriser des circulations non souhaitées dans l’assemblage ou dans des composants voisins. Placer le retour à proximité de la zone travaillée, lorsque la configuration le permet, aide à maintenir un parcours compréhensible. La décision dépend cependant de la pièce, de son montage et des consignes applicables au travail considéré.

Les interfaces et les raccords

Un câble performant ne donne pas le résultat attendu si son connecteur est incompatible avec le poste, mal monté ou insuffisamment maintenu. Les raccords doivent correspondre aux prises prévues, tant par leur forme que par leurs caractéristiques. Il faut aussi vérifier que le câble est correctement immobilisé dans son connecteur : une traction répétée peut solliciter les brins à l’intérieur ou desserrer la liaison. Les pièces de raccordement ne sont donc pas de simples détails, mais des éléments du circuit à part entière.

Lorsqu’un raccord chauffe anormalement, bouge ou présente des traces de détérioration, il ne suffit pas de resserrer au hasard ou de remplacer une partie par un composant approchant. La cause peut provenir d’un contact imparfait, d’une incompatibilité ou d’un câble dégradé au niveau de sa terminaison. L’inspection doit porter sur l’ensemble de l’interface et s’appuyer sur les préconisations du fabricant. Si l’origine du défaut reste incertaine, une vérification compétente est préférable à une modification improvisée.

Le faisceau de torche : portée et maniabilité

La longueur d’un faisceau de torche offre une liberté de déplacement, mais ne se choisit pas uniquement en fonction de la distance entre le poste et la pièce. Il faut aussi prendre en compte le parcours réel : passage autour d’un établi, accès à l’intérieur d’un assemblage et position de l’opérateur. Un faisceau qui atteint la zone sans tension excessive est plus facile à guider qu’un faisceau constamment étiré. À l’inverse, un excédent encombrant peut gêner les déplacements et compliquer le rangement.

La souplesse dépend de la construction du faisceau, de ses composants et de sa température d’utilisation prévue. Elle ne signifie pas qu’il faut le plier fortement pour atteindre une zone difficile. Des courbes serrées ou des torsions répétées peuvent gêner le dévidage du fil dans une torche MIG/MAG et fatiguer certains éléments. Avant de retenir une grande longueur, il est pertinent de vérifier les recommandations associées au modèle de torche et au type de fil, plutôt que de supposer que tous les faisceaux se comportent de la même manière.

Il faut également distinguer la longueur du faisceau de la longueur de câble de puissance disponible à l’arrière du poste. Selon la conception de l’équipement, ces éléments ne sont pas nécessairement interchangeables. Une torche plus longue peut demander une compatibilité explicite avec le dévidoir, la source et les commandes intégrées. En atelier, conserver une configuration cohérente évite de confondre un défaut de dévidage ou de commande avec un problème de réglage du poste. La notice reste la référence pour les associations admises.

Lire les caractéristiques sans réduire le choix à un chiffre

Interpréter la capacité annoncée

Les indications de capacité d’un câble correspondent à des conditions d’emploi, et non à une propriété indépendante de son environnement. La manière dont il est installé, la température ambiante, la durée de sollicitation et la possibilité de dissiper la chaleur peuvent modifier les conditions réelles. Deux câbles dont la gaine semble similaire ne sont pas nécessairement équivalents. Il faut donc consulter les informations du fabricant du câble et celles du poste, en prêtant attention aux hypothèses associées à chaque donnée.

La section affichée ne suffit pas toujours à déterminer si un câble conviendra à une configuration donnée. Il faut savoir si la valeur concerne un seul conducteur ou l’ensemble d’un câble, quel type de conducteur est utilisé et quelles conditions de fonctionnement sont considérées. Les documents techniques peuvent aussi distinguer les applications ou les régimes d’utilisation. Si ces informations manquent, éviter les déductions fondées uniquement sur le diamètre extérieur : l’épaisseur de l’isolation peut le faire varier sans refléter directement la section conductrice.

Vérifier l’accord avec le poste

La documentation du poste fournit souvent des indications sur les accessoires compatibles, les prises et les limites de raccordement. Il est utile de relever la référence du modèle, le procédé concerné et la configuration envisagée avant de demander conseil. Cette démarche permet de poser une question précise, par exemple sur la longueur totale acceptable ou sur la compatibilité d’un connecteur. Elle évite également de transposer à un poste les caractéristiques d’un autre appareil qui paraît semblable, mais dont le circuit ou les accessoires diffèrent.

En contexte professionnel, les conditions de service et les exigences internes peuvent s’ajouter aux indications du fabricant. Une installation mobile, une utilisation prolongée ou plusieurs postes raccordés de façon particulière nécessitent une appréciation adaptée à l’atelier. Il n’existe pas une valeur unique qui conviendrait à tous les montages. Pour choisir avec méthode, il faut rapprocher les données du câble, les limites de l’équipement et l’usage prévu, puis faire valider la configuration si l’enjeu dépasse une utilisation occasionnelle ou simple.

Souplesse, usure et environnement de l’atelier

Repérer les signes de vieillissement

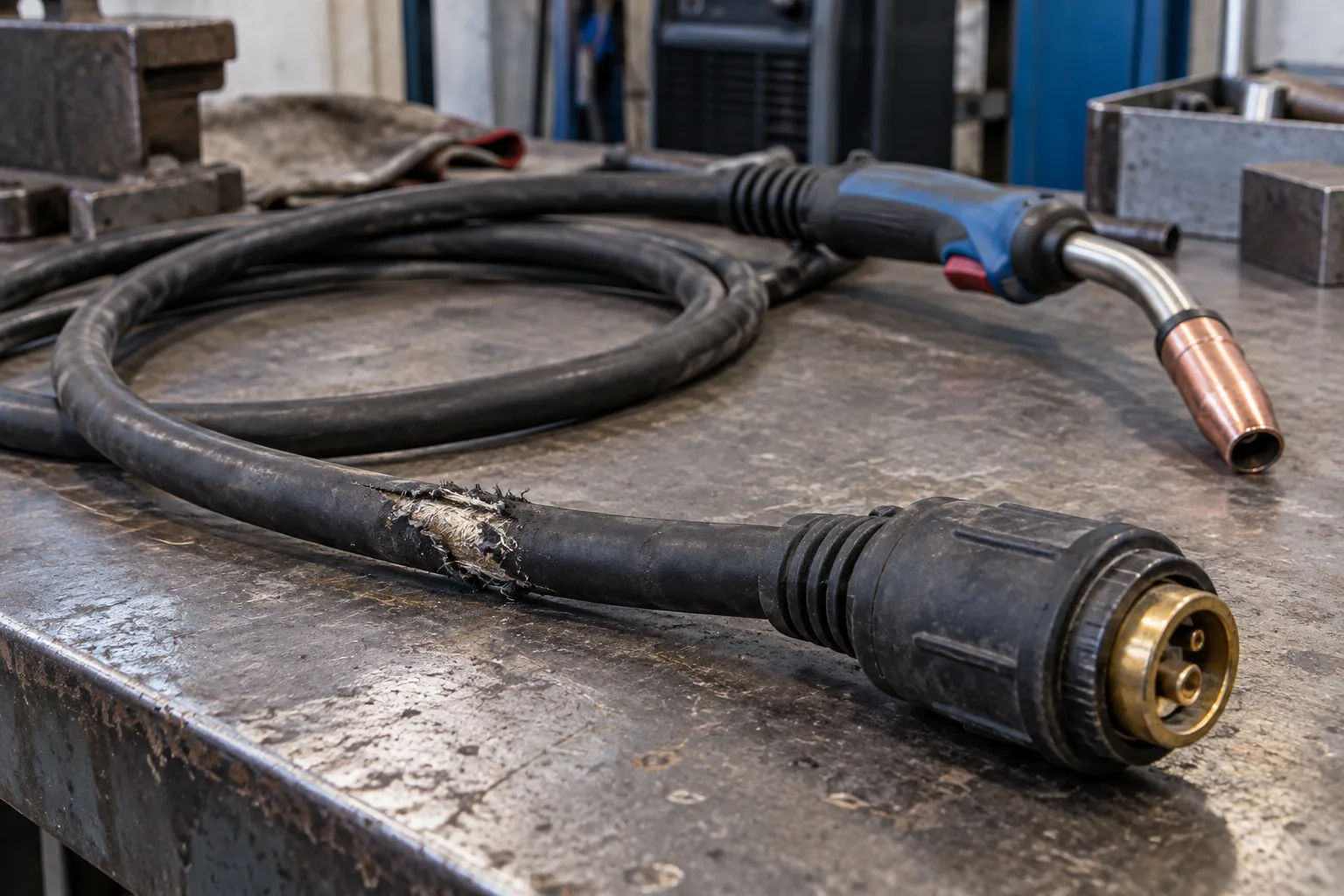

Les câbles sont exposés aux frottements, aux écrasements, aux torsions et aux déplacements répétés. Avec le temps, une gaine peut se fissurer, se couper ou se déformer, notamment près d’une poignée ou d’un connecteur où les sollicitations sont concentrées. Une isolation abîmée ou un conducteur visiblement endommagé justifie de mettre l’élément de côté et de faire évaluer la réparation ou le remplacement. Un simple ruban posé sur une détérioration ne rétablit pas nécessairement les caractéristiques d’origine du câble.

Les raccordements méritent une attention particulière, car les contraintes mécaniques s’y concentrent souvent. Des traces de surchauffe, un jeu inhabituel, une prise qui ne tient plus correctement ou une poignée endommagée peuvent signaler un problème à examiner. Les symptômes pendant le soudage — arc instable, contact intermittent ou perte de performance — ne suffisent pas à diagnostiquer seuls le câble, mais ils invitent à vérifier le circuit complet. Il faut éviter de continuer à utiliser un élément présentant un dommage manifeste.

Adapter le cheminement au lieu de travail

Un câble adapté sur le plan électrique peut rester peu pratique si son cheminement augmente les risques d’accrochage ou de détérioration. Le faire passer sous des pièces mobiles, le coincer dans une porte ou le laisser dans une zone de circulation accélère son usure. Un rangement qui respecte la courbure naturelle et évite les enroulements trop serrés contribue à préserver sa souplesse. Les contraintes concrètes de l’atelier doivent donc entrer dans le choix, au même titre que la distance nécessaire pour atteindre la pièce.

Les produits chimiques, les projections chaudes et les surfaces abrasives peuvent aussi mettre à l’épreuve l’isolation, selon la nature de la gaine. Il convient de vérifier que le câble est prévu pour l’environnement où il sera utilisé, plutôt que de supposer que toutes les enveloppes offrent la même résistance. Le stockage et le nettoyage doivent rester conformes aux recommandations du fabricant. Une organisation claire des câbles réduit aussi les confusions entre circuits et facilite le repérage d’un élément abîmé avant qu’il ne perturbe le travail.

Choisir, adapter ou remplacer un câble

Pour une installation neuve, commencer par l’usage est plus efficace que par une recherche de câble « universel ». Il faut préciser le procédé, les accessoires raccordés, la distance réelle jusqu’à la pièce et la fréquence de déplacement. Ensuite, les caractéristiques du poste et les recommandations des fabricants permettent de vérifier la section, la longueur et le type de connecteur. Cette séquence évite de surdimensionner un ensemble sans bénéfice clair, ou de retenir un câble commode en apparence mais inadapté à la charge prévue.

Pour remplacer un câble existant, relever ses marquages et identifier sa fonction aide à conserver une configuration cohérente. Il faut distinguer un câble de retour, un câble de porte-électrode et un faisceau de torche, car ils ne remplissent pas les mêmes rôles. La compatibilité mécanique du connecteur ne garantit pas, à elle seule, la compatibilité électrique. Si le câble d’origine ne comporte plus de marquage lisible ou si la configuration a été modifiée, l’avis du fabricant ou d’un spécialiste apporte une base de décision plus sûre qu’une substitution approximative.

Une adaptation peut être pertinente lorsqu’elle répond à un besoin précis, comme atteindre une pièce éloignée, mais elle doit être évaluée à l’échelle du circuit complet. Ajouter une rallonge ou changer de torche affecte la longueur totale et parfois les conditions de fonctionnement du fil ou de l’arc. Il est préférable de modifier un seul paramètre à la fois et de vérifier l’accord avec les prescriptions de l’équipement. Si plusieurs éléments sont en cause, un diagnostic global évite de remplacer inutilement une pièce qui n’était pas à l’origine du problème.

Ce qui reste à trancher

Choisir un câble de soudage revient à concilier trois objectifs : transmettre le courant dans les conditions prévues, rester compatible avec le poste et permettre un geste de travail adapté. La section et la longueur se lisent ensemble, mais elles ne disent pas tout. Le procédé, les connecteurs, la construction du faisceau et l’environnement de l’atelier influencent eux aussi la pertinence d’un choix. La documentation technique permet de transformer ces critères en décision concrète sans s’appuyer sur une règle simplifiée qui ne conviendrait pas à toutes les installations.

Les points qui restent à trancher sont propres à chaque configuration : quelle distance doit réellement être couverte, quelles contraintes le câble rencontrera-t-il et quelles limites le fabricant fixe-t-il pour le poste ou la torche ? Pour les usages réguliers ou les situations atypiques, un avis technique est préférable à une extrapolation à partir d’un autre montage. Une fois ces questions clarifiées, le câble cesse d’être un accessoire secondaire et devient une composante choisie en fonction du circuit réel.
